МР80 / МРУ80 - Усиленные модули с ременной передачей

Документация




Сделать заказ

Общая информация

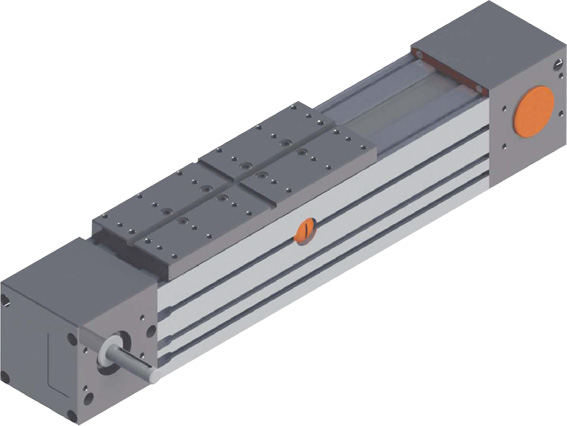

МР80 / МРУ80 Усиленные модули с механической ременной передачей

МР80 / МРУ80 Усиленные модули с механической ременной передачей (класс точности С7)


МР80 Рельсовые направляющие качения с одной танкеткой 20го типоразмера


МРУ80 Рельсовые направляющие качения с двумя танкетками 20го типоразмера



Серия модулей линейного перемещения МР80/МРУ80 с механическим ременным приводом позволяет решать любые задачи по общей автоматизации с перемещением грузов весом до 50кг на расстояние до 5600мм со скоростью до 3м/с.



Преимущества

- Возможность использования в агрессивной среде. Металлическая лента защищает подвижные элементы модуля от попадания стружки, окалины от сварки, сожи и т. д.



- Универсальность данных модулей. В сочетании с серийно выпускаемыми моделями серии СТМ, СТМТ, МТР, АР, ШМ возможно в кратчайшие сроки решить любые задачи по многоосевому перемещению (системы X-Y, X-Z, X-Y-Z)



- Готовое комплексное решение по линейному перемещению от одного производителя: модуль линейного перемещения / актуатор + СЕРВОПРИВОД СПШ со встроенным логическим контроллером (программное обеспечение позволяющее программировать, анализировать, контролировать работу). Комплексное решение позволяет экономить время и затраты на построение системы линейного перемещения.



- Встроенный в сервопривод СПШ программируемый логический контроллер



Особенности конструкции
МР80/МРУ80 Усиленные модули с механической ременной передачей

1) Жесткий и одновременно легкий алюминиевый анодированный профиль 80х80мм


2) Отфрезерованная каретка модуля для обеспечения высокой точности крепления перемещаемого изделия


3) Качественные рельсовые направляющие качения с двумя танкетками 20го типоразмера


4) Полиуретановый ремень АТ5


5) Герконовые концевые выключатели, выведенные на разъем DB-9M


6) Металлическая лента, защищающая подвижные элементы модуля


7) Т-образные пазы для крепления дополнительных устройств



Технические характеристики

Серия линейного модуля MР80 MР80 с защитной лентой MРУ80 MРУ80 с защитной лентой
Размер рабочей поверхности каретки, мм 210х80 210х90 310х80 310х90
Вес при ходе 60мм, кг 7,87 9,27 8,3 10,11
Вес каждых 60мм, кг 0,77 0,85 0,88 1,1
Перемещения
Минамальный ход (S), мм 100 100 100 100
Максимальный ход (S), мм 5700 5600 5700 5600
Тип механической передачи Ремень АТ5х32
Перемещение каретки на 1 оборот шкива, мм 176,1
Предел упругости ремня (Т/мм2) 2740
Повторяемость, мкм +/- 50
Нагрузочные характеристики
Динамические моменты, Нм
M.x. дин 78
M.y. дин 431 846
M.z. дин 431 847
Максимальные усилия, Н
F.x. 1605max 520
F.y. 1610max 4000
F.z. 1616max 8000
Алюминиевый профиль момент инерции, (см4)
Ix 125
Iy 176
Модуль продольной упугости - Е (N / мм2) 70000

Суммарная величина нагрузки не должна превышать значения:



МР80 / МРУ80 Усиленные модули с механической ременной передачей







МР80 / МРУ80 Усиленные модули с механической ременной передачей






МР80/МРУ80 Усиленные модули линейного перемещения с полиуритановым ремнем




Скачать информацию по МР80/МРУ80 Усиленные модули линейного перемещения с ременной передачей

Здесь Вы можете посмотреть информацию и получить ответы на часто-задаваемые вопросы по данным модулям линейного перемещения.

Скачать информацию по МР80/МРУ80 Усиленные модули линейного перемещения с ременной передачей
