Эластомерные муфты серии МТ

Документация




Сделать заказ

Общая информация



Эластомерные муфты серии МТ



Соединительная эластомерная муфта серии МТ



Монтажная длина соединительной эластомерной муфты 40 мм. Две втулки муфты МТ100 и всех других муфт снабжены вогнутыми поводковыми кулачками.

Все втулки соединительных муфт для ЧПУ изготовлены с высокой точностью. Максимальное угловое смещение не более 0,4 градуса. Номинальный крутящий момент не более 5 Нм. Несоосность не менее 0,2 мм.
Возможный диаметр внутренних отверстий от 5 до14 мм.



Преимущества эластомерных муфт серии МТ

- Низкая цена муфт
- Удобство монтажа
- Хорошая точность вращения
- Отсутствие зазоров
- Амортизация вибрации
Муфта МТ100/150 имеет высокие электротеплоизолирующие характеристики.



Область применения муфт МТ100/150, примеры использования.

Благодаря своим техническим характеристикам и универсальностью конструкции муфта МТ-100 находит свое применение в различных отраслях машиностроения:

  • Приводы промышленных машин и механизмов.
  • Сборочное производство, конвейеры.
  • Обрабатывающие центры.
  • Роботизированные линии.
  • Полиграфическое, упаковочное и сортировочное оборудование.
  • Контрольно-измерительные приборы.
  • Системы точного позиционирования, линейные актуаторы, координатные столы.




Конструктивные особенности соединительных эластомерных муфт
  • Монтажная длина муфты до 168 мм
  • Две втулки муфты снабжены вогнутыми поводковыми кулачками
  • Муфты МТ100/150 могут быть отбалансированы для работы на скорости до 10000 об/мин
  • Максимальное угловое смещение не более 0,4 градуса
  • Номинальный крутящий момент до 800 Нм
  • Несоосность не менее 0,2 мм
  • Возможный диаметр внутренних отверстий до 80 мм


Преимущества соединительных эластомерных муфт
  • Осевое соединение - простотой монтаж
  • Высокая точность вращения
  • Отсутствие зазоров в соединениях
  • Амортизация вибрации
  • Высокие электротеплоизолирующие характеристики
  • Низкая цена


Область применения, примеры использования соединительных эластомерных муфт
  • Приводы промышленных машин и механизмов
  • Сборочное производство, конвейеры, подъемники
  • Электродвигатели, генераторные установки
  • Компрессоры, насосы
  • Обрабатывающие центры
  • Роботизированные линии
  • Полиграфическое и упаковочное оборудование
  • Контрольно-измерительные приборы
  • Системы точного позиционирования, линейные актуаторы, координатные столы

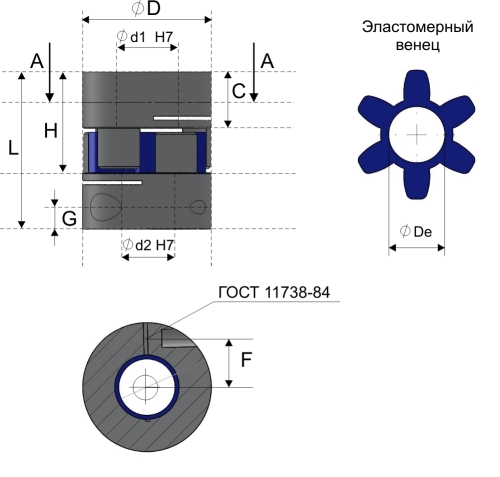

Чертеж соединительной эластомерной муфты





Технические характеристики соединительных эластомерных муфт

МОДЕЛЬ МТ10 МТ20 МТ60 МТ160 МТ300 МТ450 МТ800
Номинальный крутящий момент, Нм 5 10 60 160 300 450 800
Монтажная длина, мм L 40 58 76,5 89,12 112,4 127 163,5
Наружный диаметр, мм D 32 40 56 66,5 82 102 136,5
Длина посадки, мм C 14,7 21 30 35 45 50 65
Возможный диаметр отверстий, мм d1/2 0-13 0-16 0-32 0-36 0-45 0-60 0-80
Внутренний диаметр эластомерного венца, мм De 14 16 25,5 30 37,5 46,5 61,5
Межцентровое расстояние, мм F 10 12 21 24,5 29 38 50,5
Расстояние, мм G 4,5 7 10 10,5 15 17,5 23
Длина втулки, мм H 24,7 35 46 52,5 66 73 93,5
Крепежный винт ГОСТ 11738-84 M4 M5 M6 M8 M10 M12 M16
Момент затяжки крепежного винта, Нм 10 10 15 35 70 120 300
Вес муфты, кг 0,17 0,25 0,65 1,1 2,2 3,4 8,2
