Общая информация

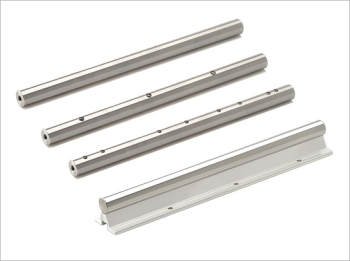

Прецизионные оси могут поставлять сплошными или полыми. Диапазон размеров сплошных осей включает все размеры, требуемые для посадки шарикоподшипников для линейного перемещения SKF; полые оси имеют минимальный наружный диаметр 16 мм. Поставляемые оси имеют индукционную закалку с последующей шлифовкой поверхности. Несмотря на то, что оси SKF отличаются чрезвычайно высокой раз мерной стабильностью и длительным сроком службы, на концах оси обычной производственной длины могут возникать отклонения твердости и раз мерной стабильности. Для особых областей применения могут поставляться сплошные оси изнержавеющей стали или оси с твердым хромовым покрытием с толщиной слоя пример но Сk60 (код материала: 1.1221) и 100Cr6 (код материала: 12067). Поверхностная твердость 60 – 64 HRC. Сплошные оси из нержавеющей стали изготавливаются из стали X90CrMoV18 (код материала: 1.4112) или X46Cr13 (код материала: 1.4034). В этом случае, поверхностная твердость составляет примерно 52 – 56 HRC. Оси из других материалов поставляются по специаль ному заказу.

Обработка поверхности

Все прецизионные направляющие оси SKF имеют максимальную шероховатость поверхности Ra 0,3 μм. 10 μм. При использовании осей из нержавеющей стали следует учитывать, что их твердость меньше твердости оси из высококачественной cтали. Кроме того, глубина цементации может превышать вели чины, указанные в табл. 5, что может оказать влияние на обрабатываемость таких осей. Благодаря преимуществам осей SKF они могут использоваться не только в комбинации с шарикоподшипиками для линейного перемещения SKF в качестве линейных направляющих, но и для других целей, например, в качестве осей или гильз на колонне.

Материалы

Прецизионные оси SKF изготавливаются из нелегированных высоко качественных сталей:

  • Cf53 (код материала: 1.1213),
  • Сk53 (код материала: 1.1210),
  • Сk60 (код материала: 1.1221),
  • 100Cr6 (код материала: 12067).

Поверхностная твердость - 60 – 64 HRC. Сплошные оси из нержавеющей стали изготавливаются из стали X90CrMoV18 (код материала: 1.4112) или X46Cr13 (код материала: 1.4034). В этом случае, поверхностная твердость составляет примерно 52 – 56 HRC. Оси из других материалов поставляются по специальному заказу.

Допуски

Прецизионные направляющие оси SKF обработаны в соответствии с допуском h6 или h7. По специальному заказу могут поставляться прецизионные направляющие оси SKF с диаметрами, обработанными в соответствии с допуском h9. Направляющие оси нестандартной длины, обработанные резанием, имеют допуск на длину по ISO 2768 (средняя серия). Необходимые значения пред став лены в соответствующей таблице.
