Редукторы и мотор-редукторы

Редукторы и мотор-редукторы

Редукторы и мотор-редукторы являются наиболее часто используемой деталью современного механизированного производства, причем практически во всех отраслях промышленности. Вот и на рынке предложения сегодня их так много, что будет неплохо хотя бы в общих чертах разбираться в этом большом разнообразии.

В качестве примера рассмотрим подробнее редукторы и мотор-редукторы итальянской фирмы Motovario. И не только потому, что в своем сегменте приводной техники они представляют довольно разнообразный, если не всеохватывающий ассортимент, хотя это тоже важно. Однако мой выбор определил еще один весьма существенный фактор.

Редукторы этой марки хорошо известны у нас в стране еще с советских времен. В период полной закрытости рынка они совершили своеобразный прорыв, т.к. по договоренности, достигнутой на высшем государственном уровне, поставлялись к нам в составе импортного оборудования сначала для Волжского автогиганта, а затем и для других отечественных предприятий. Но вот что интересно: хотя «железный занавес» давно пал, а наш рынок стал более чем конкурентным, итальянская приводная техника по-прежнему пользуется большой популярностью у российских потребителей. Попробуем разобраться, почему.

Плохое не подделывают

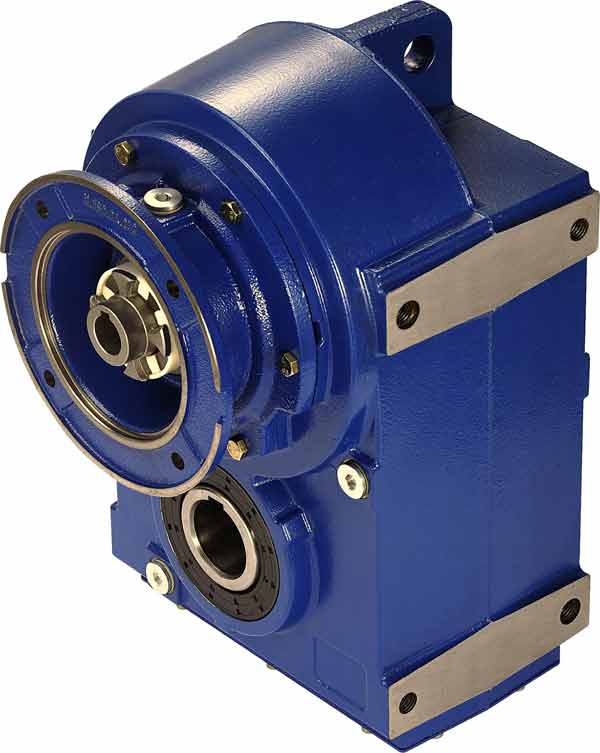

Цилиндрический насадный редуктор серии S

В условиях кризиса приходится считаться со всеми затратами, связанными с эксплуатацией редуктора, а такими затратами являются не только покупка самого привода, но и расходы на его обслуживание, а также возможные потери от простоя оборудования при внезапной поломке редуктора. Однако те редукторы, о которых мы здесь говорим, не требуют обслуживания и замены масла. Помимо этого, они обладают высоким сроком службы – до 20 000 часов. По сравнению с нашими отечественными аналогами они заметно компактнее и обладают более высокими моментными характеристиками. Если же сравнивать с импортными агрегатами, то увидим следующую картину.

Популярность всегда имеет обратную сторону. На сегодняшний день появилось много подделок под Motovario. Копируется все: фирменные синий цвет и дизайн редукторов, а некоторые фирмы не считают зазорным даже «одолжить» названия редукторов, например, обозначение широко известной серии NMRV. Введенным в заблуждение российским потребителям впору начать сомневаться в том, что зарекомендовавшая себя фирма до сих пор существует, а не канула в лету в острой конкурентной борьбе. Спешу успокоить – не канула и, более того, продолжает активно развиваться.

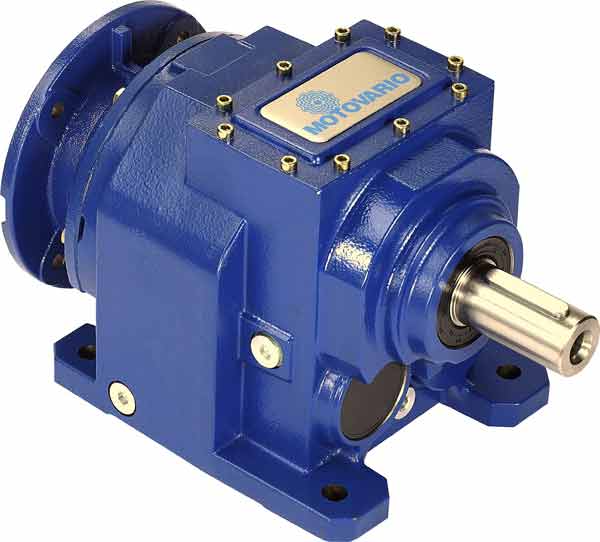

Цилиндрический насадный редуктор серии H

На данный момент компании, которая была основана еще в 1965 г., принадлежат уже пять предприятий в разных странах мира общей площадью около 60 000 м². Но и у себя на родине она остается вторым по величине национальным производителем редукторной техники, уступая лишь Bonfiglioli. Продуктами фирмы являются редукторы, вариаторы и двигатели. Рассмотрим основные их типы.

Червячные редукторы

Это редукторы серий NMRV и NRV, которые являются одноступенчатыми агрегатами и имеют диапазон передаточных чисел от 5 до 100. Корпус редукторов до 105-го типоразмера выполняется из алюминиевого сплава, а типоразмеры 110–200 имеют корпус из чугуна марки G200, обработанного по FEM-технологии. Для увеличения срока службы зубчатые колеса червячной передачи изготавливаются из бронзового сплава.

Червячные редукторы могут состыковываться между собой в пару при помощи KIT-комплектов, что позволяет получать передаточные числа до 4000 и выше. Для повышения передаточного числа и выходного момента для червячных редукторов используется цилиндрическая передача-приставка PC, устанавливаемая между двигателем и редуктором.

В отличие от серии NMRV, серия NRV имеет цельный входной вал, а не полый. Для регулирования оборотов к червячному редуктору может быть присоединен дисковый вариатор.

Конические редукторы

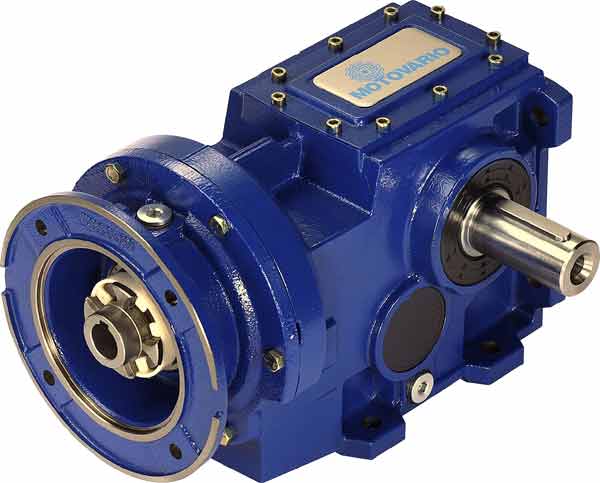

Конический редуктор серии B

К ним относятся редукторы серии B, которые являются трехступенчатыми и имеют диапазон передаточных чисел от 7,8 до 180. Корпуса этих редукторов выполняются из серого чугуна марки G200, обработанного по FEM-технологии.

Подсерия BA отличается от основной именно материалом корпуса. Последний изготовлен из алюминиевого сплава, поэтому агрегаты BA дешевле. Экономичная серия имеет диапазон передаточных чисел от 7,6 до 433 и доступна для мощностей от 0,12 до 4,8 кВт.

Цилиндрические редукторы

Цилиндрические редукторы серии H выпускаются в одно-, двух- и трехступенчатых исполнениях и имеют диапазон передаточных чисел от 1,2 до 280. Корпус здесь тоже выполняется из серого чугуна марки G200, обработанного по FEM-технологии.

В подсерии HA для экономии также использован алюминиевый сплав.

Экономичная серия имеет диапазон передаточных чисел от 1,3 до 350 и доступна для мощностей от 0,12 до 4,8 кВт.

Цилиндрические насадные редукторы

Это редукторы серии S. Они производятся в двух- или трехступенчатых исполнениях и имеют диапазон передаточных чисел от 7,3 до 394.

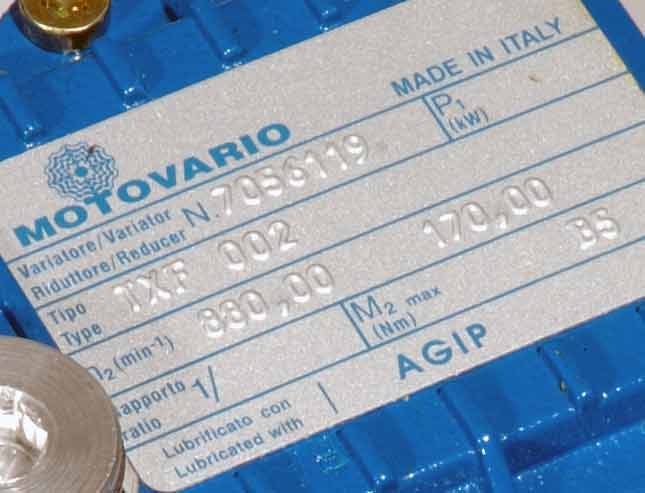

Для регулирования выходных оборотов данных цилиндрических редукторов компанией выпускается несколько серий дисковых вариаторов, в т.ч. серии TXF. Такой вариатор состоит из одной или нескольких бесступенчатых передач. Основной характеристикой вариатора является диапазон регулирования – отношение наибольшего передаточного числа к наименьшему (обычно 3–6, реже 10–12). Использование вариаторов для бесступенчатого регулирования скорости получило широкое распространение благодаря гибкой возможности настройки скоростей, простоте и надежности конструкции.

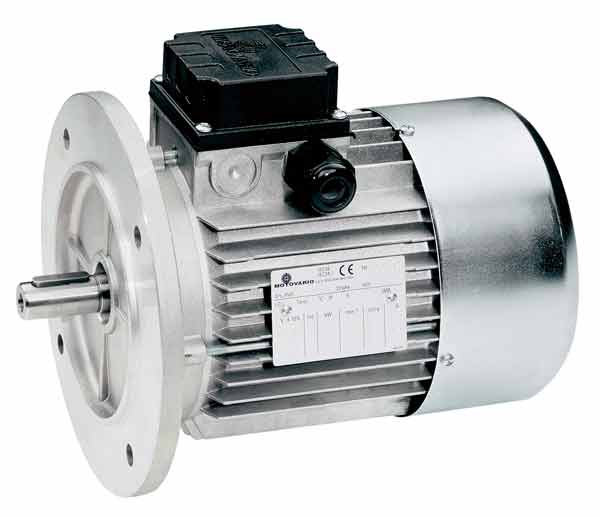

Двигатель Motovario

Двигатели

Как уже было сказано выше, помимо редукторов, компания активно занимается и выпуском электродвигателей. Они могут иметь одно- и трехфазные исполнения.

Для двигателей доступны такие опции, как тормоз, датчик обратной связи, независимая вентиляция и система термозащиты. Редуктор может быть заказан как отдельно, так и вместе с двигателем. Помимо этого, возможны специальные исполнения: взрывозащищенное, для высоких и низких температур, с IP65 и т.п.

На пользу делу

Редукторы, о которых здесь было рассказано, находят применение в различных областях промышленности за счет качественных показателей и невысокой цены. Например, таких, как упаковочное оборудование, станкостроение, линии розлива, конвейеры и др. Отдельно стоит отметить, что они характеризуются удобством монтажа и технического обслуживания, а использование высококачественных редукторов в российском оборудовании, безусловно, позволит повысить его конкурентоспособность.

Технические характеристики

Тип редукторов и мотор-редукторов Мощность двигателя, кВт Количество ступеней Выходной момент, Нм
Цилиндрические редукторы (серии H и СН) 0,12–45 1,2,3 до 1200
Цилиндрические насадные редукторы (серии S и CS) 0,12–22 2,3 до 3500
Конические редукторы (серии B и CB) 0,12–45 2,3 до 10000
Червячные редукторы (серии NRV и NMRV) 0,06–7,5 1 до 1760

«Промышленный вестник, №3 2010», стр.88
